¶ Intallation Sur un PC debian
Installation de debian 13
Installer le serveur ssh lors de l'install ou en ajoutant le paquet :
sudo apt install openssh-server
sudo apt update
sudo apt dist-upgrade
sudo apt install git build-essential
git clone https://github.com/Lora-net/sx1302_hal
cd sx1302_hal
make clean all
# on met le packet forwarder dans /opt pour systemd
sudo mkdir /opt/semtech/
sudo cp -r ./packet_forwarder /opt/semtech/
#recuperation du fichier service systemd d autodemarrage
sudo wget https://iot.tetaneutral.net/packet-forwarder.service
sudo cp packet-forwarder.service /etc/systemd/system/
cd /opt/semtech/packet_forwarder
ln -s global_conf.json.sx1250.EU868.USB lobal_conf.json.sx1250.EU868.USB global_conf.json
sudo systemctl enable packet-forwarder
sudo systemctl start packet-forwarder
sudo systemctl status packet-forwarder
¶ Gateway rockpi S0 et carte seedstudio usb
¶ Objectifs
L'objectif de la manip est de réaliser une passerelle LoRaWAN "maison" et multicanal pas trop chère. Nous avons besoin de :

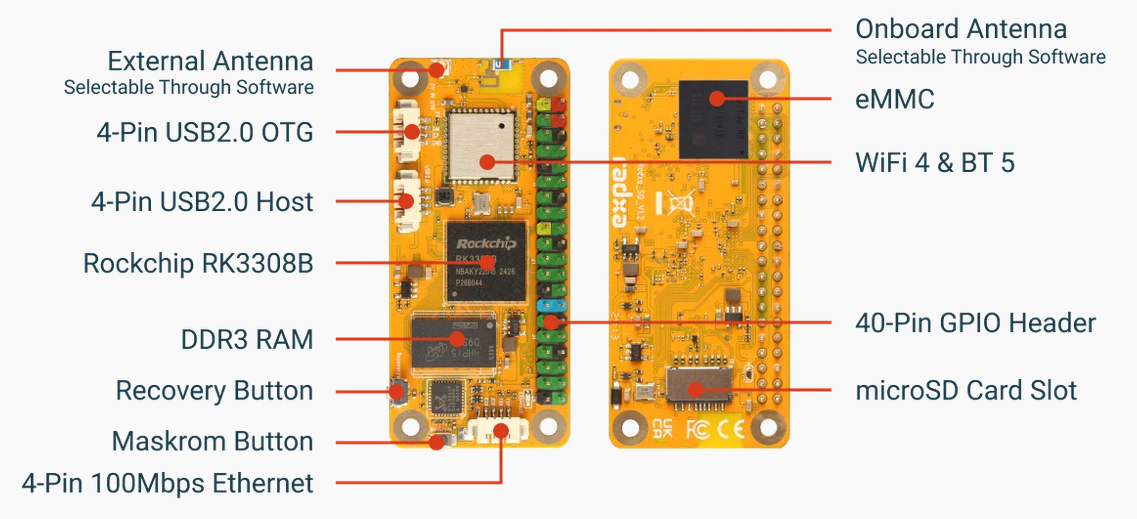

- Une carte RADDXA rockpi S0 comme ci-dessous (c'est équivalent à un Raspberry zéro)

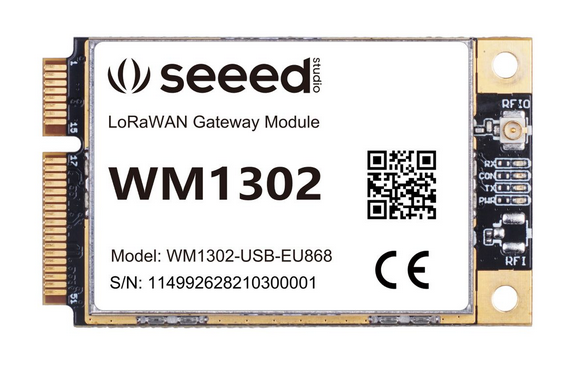

- Une carte seedstudio LoRaWAN version USB USB de seedstudio
Le coût total de la gateway n'excède pas 70 € (mai 2025).
¶ Flashage de la carte avec armbian
Sur la carte RADXA rockpi S0, nous allons installer le système d'exploitation armbian
Les instructions de flashage sont ici : https://www.armbian.com/radxa-rock-s0/
Le mot de passe root de armbian est '1234' ... a changer absolument apres login.
Les instructions du site armbian sont valides, nous installons la version debian de armbian (mai 2025 version bookworm), il faut installer d'abord mkdeveloptool sur votre machine, les paquets precompiles sont dispos sur la page dédié du site de radxa
Le principe étant de flasher le bootloader (equivalent du bios d'un PC) proposé par armbian, et ensuite de flasher le systeme d'exploitation qui est sous forme d'une image img. Les instructions de flashage sont ici : https://www.armbian.com/radxa-rock-s0/
Si vous avez des problemes avec la commande rkdeveloptool qui renvoie : Creating Comm Object failed! essayez de desactiver l'USB autosuspend sur votre machine avec la commande suivante :
echo -1 > /sys/module/usbcore/parameters/autosuspend
Attention echo ne marche pas correctement avec sudo , vous devez passer root pour passer cette commande.
¶ Installation du lora packet forwarder
sudo apt update
sudo apt dist-upgrade
sudo apt install git build-essential
git clone https://github.com/Lora-net/sx1302_hal
make clean all
¶ Configuration du packet forwarder pour un usage avec chirpstack gateway bridge
Localiser et editer le fichier de configuration maintenant dans /opt/packet_forwarder/global.conf.json.sx1250.EU868.USB (noter dans ce dossier qu il existe plein de fichiers de configuration en fonction des regions et types de puces lora) la section gateway_conf.
Les lignes à changer concernent la gateway ID, la convention de nommage est la suivante : le code postal plus numero incrémental, un gentil admin vous le donnera.
serv_port_up et serv_port_down sont a changer en 1700
À noter vous pouvez pousser une fausse position gps
les premieres lignes du fichier comportent aussi le port com avec lequel oncommunique avec la carte , part defaut /dev/ttyACM0 ce qui doit etre correct dans la majeure partie des setups.
"gateway_conf": {
"gateway_ID": "AA555A0000000000",
/* change with default server address/ports */
"server_address": "localhost",
"serv_port_up": 1700,
"serv_port_down": 1700,
/* adjust the following parameters for your network */
"keepalive_interval": 10,
"stat_interval": 30,
"push_timeout_ms": 100,
/* forward only valid packets */
"forward_crc_valid": true,
"forward_crc_error": false,
"forward_crc_disabled": false,
/* GPS configuration */
"gps_tty_path": "/dev/ttyS0",
/* GPS reference coordinates */
"ref_latitude": 0.0,
"ref_longitude": 0.0,
"ref_altitude": 0,
/* Beaconing parameters */
"beacon_period": 0,
"beacon_freq_hz": 869525000,
"beacon_datarate": 9,
"beacon_bw_hz": 125000,
"beacon_power": 14,
"beacon_infodesc": 0
},
Une fois compilé sans erreur, nous allons envoyer les paquets recus par la gateway au "chirpstack gateway bridge" qui va les prendre en UDP et les renvoyer.
¶ Installation du chirpstack gateway bridge
Ce service va prendre les données emises par le packet forwarder localement et les transmettre au serveur MQTT du serveur de réseau loraserver.tetaneutral.net
Nous installons le paquet chirpstack gateway bridge sur le rockpi en suivant l'ajout d'un depôt debian comme mentionné ici : https://www.chirpstack.io/docs/chirpstack-gateway-bridge/downloads.html#debian--ubuntu-repository Puis
sudo apt-install chirpstack-gateway-bridge
