Welcome to the frigo challenge !

Le saviez-vous ?

Le congélateur VEDETTE de grand mère (vous savez celui dont on dit qu'ils faisaient du solide à l'époque) est peut être en train de pomper directement dans votre compte en banque...

Warning

Les services sont en construction, accessibles aux beta testeurs seulement

Objectifs

Les refrigérateurs peuvent consommer 5 a 6 fois plus que leurs performances initiales.

Ce fait est du à deux facteurs principaux :

  • usure mécanique du compresseur
  • surtout le manque de gas réfrigérant qui force le compresseur à tourner quasiment indéfiniment et provoque échauffements et parfois même blocages intempestifs.

Nous avons donc décidé à Tétaneutral de prêter ou vendre des prises connectées afin de :

  • Mesurer ses consommations des frigos et avoir un accès local a un résumé des mesures effectuées (consommation totale, quotidienne, puissance actuelle...).

  • Pousser ces données à intervalles de temps réguliers sur le serveur iot.tetaneutral.net dans le but de pouvoir comparer les données de différents utilisateurs et savoir s'il ne vaudrait mieux pas le remplacer !

-faire de la didactique autour des sujets croisés de l’énergie et de l'internet des objets, au travers d "install party" et autres rencontres sur ce thème, proposer aux plus téméraires de relier d autres objets via d autres technologies ouvertes présentes sur le serveur iot.tetaneutral.net (mqtt,nodered,influxdb,grafana etc etc)

Le matériel

A la différence de la majeure partie des objets du commerce, les prises que nous utilisons embarquent un mini système d exploitation libre et ouvert qui ne fuite pas vos données au travers tout internet : Tasmota. Ce petit système développé par une communauté d'utilisateurs embarque une multitude de fonctionnalités qui nous sont utiles pour :

  • réaliser une mise en commun des données de manière sécurisée en exposant sur nos serveurs seulement les données de la prise et non pas l’accès aux commandes et autres timers comme le font le cloud de tuya par exemple...

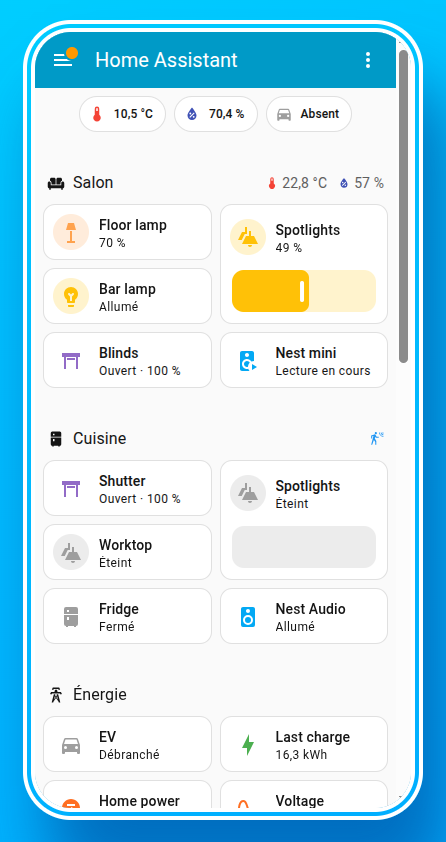

  • laisser l'utilisateur libre d'intégrer sa prise dans son environnement local (cas typique : integration dans homeassistant) sans interférer avec celui-ci.

Nous choisissons des prise adaptées à notre usage. Nous ne pouvons pas forcement réutiliser la prise que vous avez acheté sur une boutique en ligne sans regarder ses spécifications.

Pour le frigo challenge nous nous concentrons sur le materiel compatible avec tasmota possédant un ESP32. dans un deuxième temps nous essaierons de supporter le materiel "legacy" à base d esp8266.

N'achetez donc pas de matériel, nous ne supportons pour le moment que les prises fournies et flashées par nos soins.

Participer

Récupérer auprès de l association une prise connectée S60 préflashée avec tasmota (V 13.4.0 minimum)

Configurer la prise

Vous aurez besoin du script en langage Berry avant de commencer. Demandez-le nous !

  • Brancher la prise et se connecter au réseau de SSID : tasmota-BBXXXX

  • Aller sur http://192.168.4.1/ qui est le serveur web de la prise

  • Via les menus de la prise, se connecter à votre réseau Wifi (scan all wifi networks si besoin)

  • Une fois fait, retrouver l'adresse IP de la prise via l'interface de la box ou du routeur. Ce sera IP-de-ma-prise dans la suite.

  • Se rendre à cette adresse. Menu Configure Other et mettre à jour le template. Facile, il suffit de copier/coller la ligne :

{"NAME":"S60","GPIO":[1,1,1,1,224,544,1,3104,1,32,1,0,0,0,0,0,0,0,1,1,1,1],"FLAG":0,"BASE":1}

  • Cocher la case "activate" ! Cette ligne magique détermine sur quelles broches du microcontrolleur de la prise sont attachés les différents périphériques : la led, la puce de mesure de consommation, le bouton et le relais , vous pouvez aller voir ensuite dans le menu template de votre prise : http://IP-de-ma-prise/tp?

  • Dans http://IP-de-ma-prise/bc?, copier/coller le script Berry (à demander sur le groupe) et "Run" et c'est tout !

Warning

Pour un fonctionnement persistant du script, le déposer dans les fichiers locaux via Manage Filesystem sous le nom de autoexec.be Redémarrer la prise.

Accès aux données

Sur le chan matrix de tetaneutral pinguer @ouinouin ou @remaille.

Si vous ne voyez pas comment faire, pas grave, contacter l'association via : https://tetaneutral.net/contact/ qui nous contactera !

Visualiser les données

Avec les login /mot de passe donnés, se connecter sur le grafana iot de tetaneutral

Vous pouvez configurer votre premier dashboard comme suit :

Grafana

Pour obtenir l'affichage suivant :

Grafana
